智慧消防與云平臺





第一節  智慧消防云監控平臺方案概述



       智慧消防云監控平臺，旨在打造一個安全大數據平臺，綜合利用無線傳感、云計算、大數據等技術，對消防設備、設施的運行狀態進行智能化感知、識別、定位于跟蹤，實現實時、動態的小發信息采集、傳遞和處理，通過信息處理、數據挖掘和態勢分析，將分散在場所內部的各種消防系統（火災自動報警系統、電氣火災監控系統、消防設備電源監控系統、可燃?xì)怏w檢測系統等）連成網絡并共享數據信息。

       具有實時監測、異常報警、故障診斷、數據統計、數據分析、信息推送、自學習更新等功能，從而在消防觀念、設備監測及管理理念上徹底改變現有消防行業現狀，為防火監督管理、防患于未然和最終滅火救援提供強有力的信息支撐。

       通過手機微信、APP或電腦終端等實現城市遠程監控、消防設備設施監測、安全防范及消防值班人員的平臺管理等功能。



第二節 智慧消防云監控平臺組網方式

       智慧消防云監控平臺根據建筑物類型可劃分為 兩種 不同的組網模式。

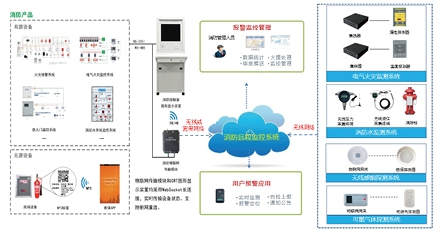

智慧消防云監控平臺組網方式圖



       第一種組網方式：消防自動報警系統＋物聯網＋數據管理平臺。這種組網方式是針對重點單位建筑物內部中已安裝的傳統消防監控系統進行聯網監控和管理，系統采用公共寬帶網絡、移動網絡、局域網絡等多種方式，利用物聯網數據傳輸模塊將分散在各建筑物內的消防設備、設施（如火災報警系統、電氣火災系統、消防水系統等）進行聯網，實時采集聯網建筑物內的消防設備報警信號、故障信號、圖像信息、運行狀態等，及時可靠地將信息傳輸至監控中心，當監控區域發生報警，將通過微信、語音、APP等多種方式推送通知相關負責人。為消防安全主管部門提供一個動態掌控各單位消防安全狀態的平臺，強化對各單位的消防安全監控及管理，推進火災隱患的監督整改

       第二種組網方式：獨立式消防報警設備＋無線傳輸網絡＋數據管理平臺。這種組網方式針對九小場所設計，系統采用無線傳輸?shù)姆绞綄o線感煙探測器、可燃?xì)怏w探測器以及獨立式電氣火災監控探測器等通過無線網絡、家庭寬帶、4G/5G移動網絡等傳輸給管理平臺。無線感煙探測器、可燃?xì)怏w探測器和獨立式電氣火災監控探測器以及遠程消防水壓力采集終端、無線遠程液位采集終端和智能消火栓等信息通過運營商網絡傳輸?shù)较涝破脚_，平臺對各種上傳的數據保存處理并直觀顯示出來



第三節 智慧消防云監控平臺功能介紹

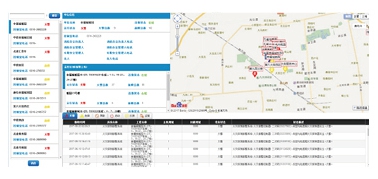

       智慧消防云監控平臺可對消防設備設施的狀態進行實時監控。



       ◆ 平臺能夠?qū)崿F(xiàn)火災自動報警系統信息（火警、故障、監管、反饋、啟動等）實時監測、顯示、處理、統計、評估、分析等

       ◆ 電氣火災系統信息（漏電電流、線纜溫度）實時監測、顯示、處理、統計、評估、分析等

       ◆ 在線防火監測系統信息（煙霧濃度值）實時監測、顯示、處理、統計、評估、分析等

       ◆ 消防水系統水壓、液位實時監測、顯示、統計、評估、分析等

       ◆ 視頻監控集成系統：以視頻監控局域網為單元的服務器對接方式，連接網域內數字?jǐn)z像頭資源。提供直播、實時畫面截取、實時短視頻截取等基礎功能，可集成百度地圖服務和北斗定位服務，可調度相關人群，處置突發事件，可組合消防中控室，視頻監控室、LED大屏指揮大廳、指揮車、關聯人群微信端、事件現場、無人機觀察，實現移動會商能力，快速搭建包含探頭直播、GIS和討論組功能的虛擬會商室，輔助應急事件決策和實施

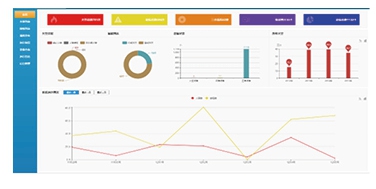

第四節 智慧消防云監控平臺架構部署



       感煙探測器、溫度傳感器、剩余電流式電氣火災監控探測器、可燃?xì)怏w探測器、以及消費水設備等前端消防設備監測煙霧濃度、線纜溫度以及剩余電流、消防水壓液位，通過消防物聯網傳輸模塊實時將信息傳送至云平臺，平臺通過專用接口與聯網區域監控中心、省市級消防監控中心數據共享，實現多級監管，火災隱患提前預防、火情及時發現、及時處理。避免因某一級延誤而影響火情撲救速度，提高全社會消防監督管理水平，增強火災救援能力



第五節 智慧消防云監控平臺工作流程

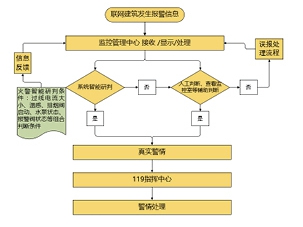

       聯網場所發生火警或故障，通過溫度傳感器、剩余電流互感器等前端設備監測到的信息，通過傳輸裝置上傳至云服務中心，消防部門可通過監控中心以及手機終端獲取實時上傳的火警信息，及時確認火警真?zhèn)?，并快速處理?/p>



       無線感煙探測器、可燃?xì)怏w探測器以及消防水前端探測設備通過2G/NB監測到的煙霧濃度、燃?xì)鉂舛纫约八畨阂何磺闆r實時傳輸?shù)较辣O(jiān)控中心，消防監管部門可及時獲取警情，有效預防火災事故發生。

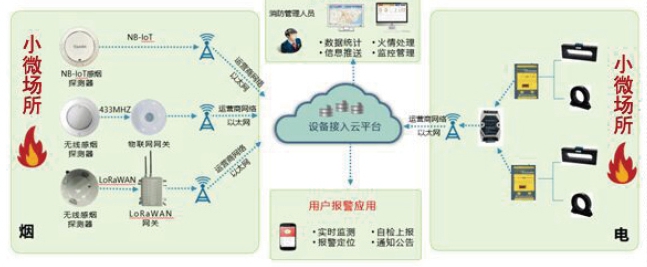

九小場所智能防火示意圖

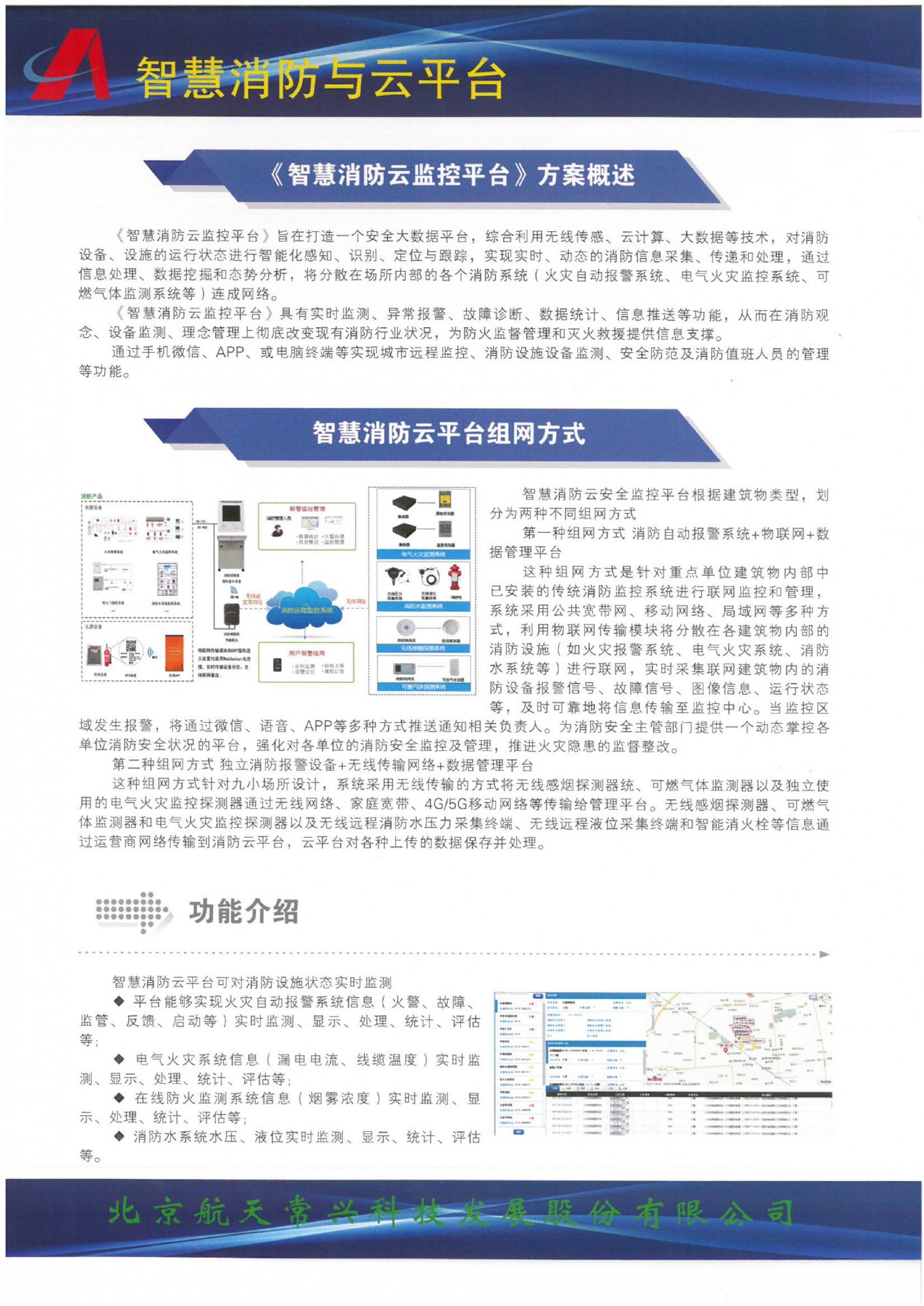

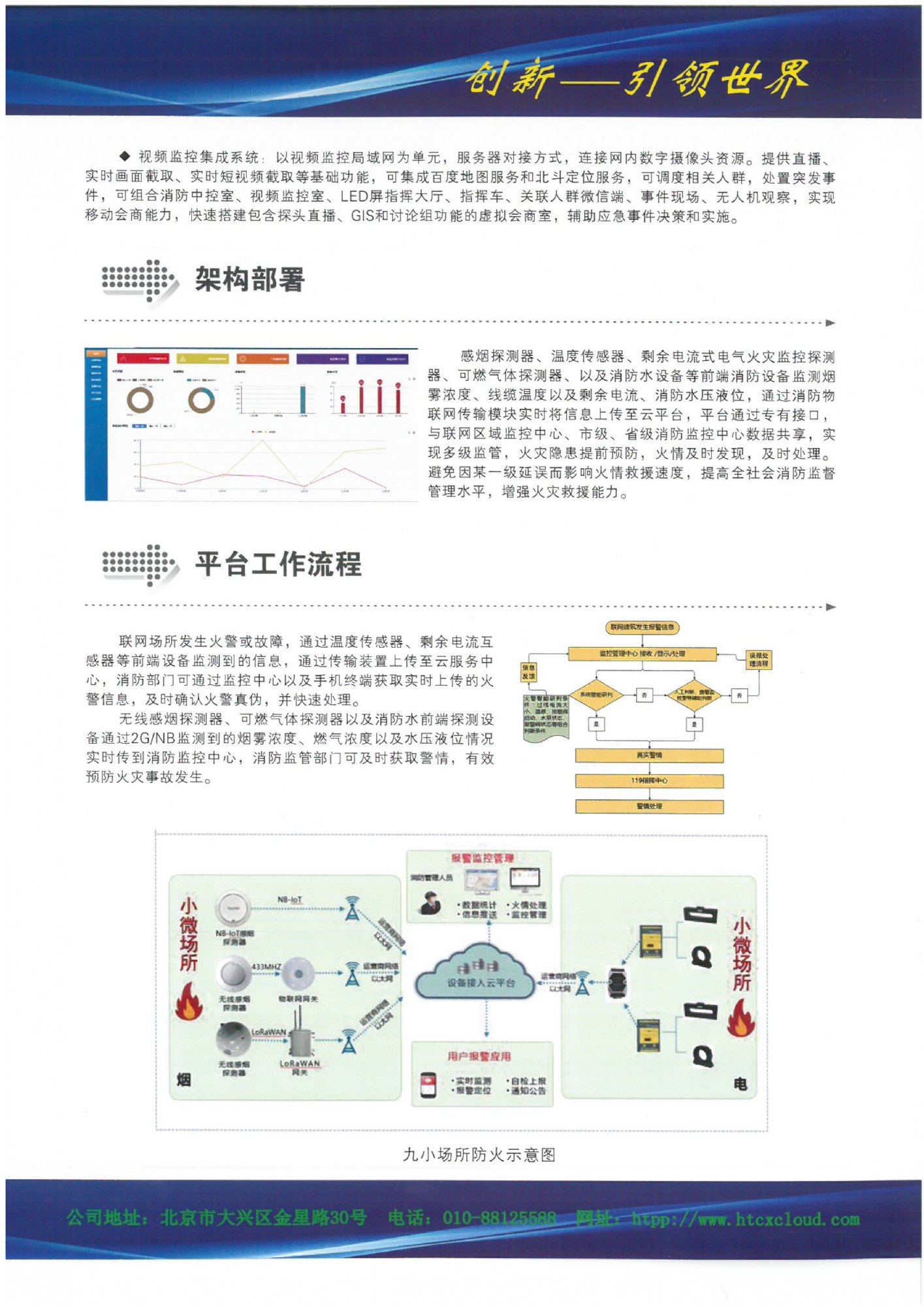

樣本如下：
